管片模具的安装调试有哪些技巧？

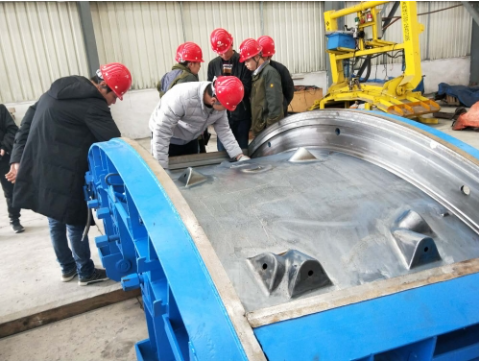

管片模具的安装调试是确保预制混凝土管片质量的关键环节，需从基础准备、安装精度控制、调试参数优化、质量验证四方面系统化操作。以下是具体技巧与实施要点：

一、基础准备与安装环境

1. 场地条件

地基强度：地基承载力需≥200kPa，避免模具因沉降导致变形。

水平度控制：使用激光水准仪调整安装平台，水平误差≤0.5mm/m。

温湿度控制：安装环境温度建议15-30℃，湿度≤80%，防止热胀冷缩或锈蚀。

2. 模具预检

外观检查：检查模具表面是否平整，无裂纹、锈蚀或变形。

尺寸校核：使用三坐标测量仪验证模具关键尺寸（如内径、壁厚）与设计值的偏差≤±0.5mm。

配件完整性：确认螺栓、密封条、脱模剂喷涂装置等配件齐全且功能正常。

二、安装精度控制技巧

1. 分步组装

底模定位：通过地脚螺栓固定底模，调整其与基准线的偏差≤0.3mm。

侧模安装：采用磁力吊具辅助侧模就位，使用塞尺检测侧模与底模的间隙≤0.1mm。

端模紧固：端模与侧模的连接螺栓需对称拧紧，扭矩值控制在设计值的±5%以内。

2. 密封性处理

密封条安装：在侧模与端模的接缝处粘贴硅胶密封条，确保无漏浆风险。

气密性测试：对模具进行0.3MPa气压测试，保压10分钟压力下降≤0.02MPa。

3. 定位与固定

定位销校准：使用定位销确保上下模的重复定位精度≤0.1mm。

防震措施：在模具底部加装橡胶减震垫，减少振动对成型质量的影响。

三、调试参数优化

1. 振动系统调试

频率与振幅：根据混凝土配合比调整振动频率（50-100Hz）和振幅（0.5-1.5mm），确保混凝土密实度≥98%。

振动时间：通过试模确定振动时间（通常为60-120秒），避免过振或欠振。

2. 液压系统调试

压力校准：调整液压系统压力至设计值（通常为16-20MPa），确保合模力均匀。

同步性检测：使用位移传感器监测四角同步性，偏差≤0.5mm。

3. 脱模系统调试

脱模力测试：通过液压千斤顶模拟脱模，确保脱模力≤50kN，避免管片破损。

脱模顺序：优先释放侧模，再脱端模，吊离底模，减少应力集中。

四、质量验证与优化

1. 首件试制

外观检查：检查管片表面是否光滑，无蜂窝、麻面或裂纹。

尺寸检测：使用游标卡尺测量管片尺寸，偏差需符合GB/T 22082标准。

强度测试：对试件进行28天抗压强度测试，强度≥50MPa（C50混凝土）。

2. 参数优化

调整依据：根据首件试制结果，优化混凝土配合比、振动参数或模具间隙。

迭代验证：进行3-5次试制，直至管片合格率≥99%。

3. 长时间维护

定期校准：每季度对模具尺寸和液压系统进行校准。

防腐处理：对模具表面进行防锈涂层维护，延长使用寿命。

五、常见问题与解决方案

1. 管片表面蜂窝麻面：混凝土流动性不足或振动不充分，可调整水灰比、延长振动时间。

2. 管片尺寸超差：模具变形或定位销磨损，可更换模具部件、加强定位销维护。

3. 脱模困难：脱模剂涂刷不均或合模力过大，可改进涂刷工艺、降低合模压力。

4. 模具漏浆：密封条老化或安装不当，可更换密封条、重新调整安装间隙。

六、实施建议

1. 人员培训：对操作人员进行模具安装、调试及维护的专业培训，确保规范操作。

2. 文档管理：建立模具安装调试记录表，记录关键参数与问题处理过程。

3. 供应商协同：与模具供应商签订技术协议，明确质量标准与售后服务条款。

总结

管片模具的安装调试需以精度控制为核心，参数优化为手段，质量验证为保障。通过分步组装、密封性处理、振动系统调试及首件试制，可显著提升管片成型质量。例如，底模水平误差需≤0.5mm/m，振动频率需根据混凝土特性调整至50-100Hz，脱模力需控制在≤50kN。通过持续优化与维护，实现模具的高效、稳定运行。
